—
—
A-421 — мартенситная нержавеющая сталь Carpenter Technology для ножей и режущего инструмента. Её особенность — сочетание высокой твёрдости, мелких карбидов титана и коррозионной стойкости без порошкового производства. При этом разработчики уделили внимание и тому, как из стали будут делать клинок: материал подходит для листовых заготовок и чистовой вырубки.
Чтобы понять возможности марки, полезно рассмотреть три вещи: устройство её структуры, производственный маршрут и результаты испытаний. У Carpenter уже есть материалы по всем трём направлениям, хотя для полного сравнения с другими ножевыми сталями данных пока недостаточно.
Презентация Carpenter об A-421 — скачать PPTX на английском. Из неё взяты микрофотографии и снимки коррозионного испытания ниже; каждое изображение можно увеличить.
От медицинского инструмента к ножам
В июне 2025 года Carpenter представляла A-421 на OMTEC как сталь для медицинского инструмента. Среди применений назывались скальпели, рашпили и пильные полотна, а также хирургические отвёртки. Задачи у них разные: режущему инструменту нужна высокая твёрдость, а инструменту, передающему усилие, — сочетание прочности и сопротивления разрушению. По описанию Carpenter, свойства A-421 можно менять термообработкой под конкретное применение.
Происхождение марки подробнее объяснено в аннотации доклада её разработчика Роберта Бака для ASM International. A-421 связана с A-21 — нержавеющей сталью, допускающей цементацию. При цементации углеродом обогащают поверхность детали, чтобы получить твёрдый наружный слой. A-421 описана как вариант со сквозным упрочнением: нужные свойства получают закалкой и отпуском по сечению материала.
Это объясняет интерес к марке в ножевом производстве. Для клинка важны свойства самого металла, из которого формируются спуски и кромка. Медицинское происхождение здесь показывает круг инженерных задач, но само по себе не служит оценкой качества готового ножа.
Углерод, титан и стальная основа
На слайдах Carpenter структура A-421 сопоставлена с BG-42 и 440C. У последних показаны крупные карбиды хрома. Для A-421 производитель отмечает небольшие равномерно распределённые частицы карбида титана TiC и отсутствие карбидов хрома в представленной структуре.

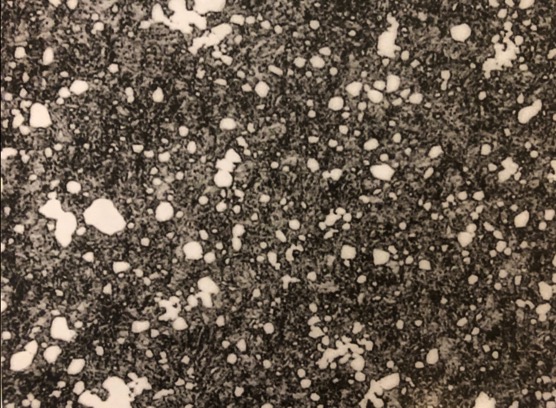

BG-42

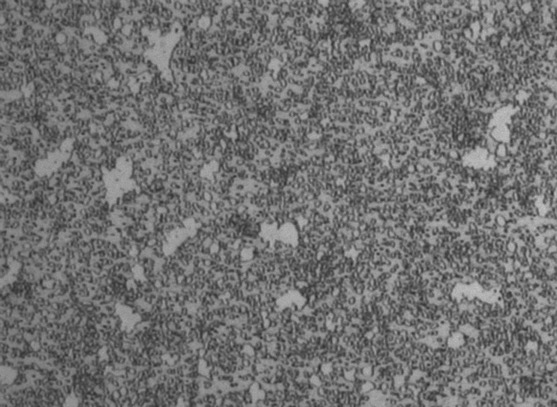

440C
A-421
В презентации есть существенное уточнение: большая часть углерода A-421 находится в металлической основе между частицами TiC. Carpenter связывает это с равномерной твёрдостью и удержанием режущей кромки. Поэтому описание «сталь с карбидами титана» не означает, что весь её углерод собран в этих частицах или что только они определяют свойства клинка.
У карбидов и окружающей их основы разные роли. На сопротивление износу влияют тип и количество карбидов, твёрдость стали и геометрия кромки; для вязкости существенны также размеры частиц. Мелкая структура представляет интерес именно как способ управлять этим сочетанием. По одной микрофотографии, однако, нельзя вычислить ресурс заточки или усилие, при котором произойдёт скол.
Есть и связь с коррозией. Хром, связанный в карбидах, не работает так же, как хром в твёрдом растворе металлической основы. Поэтому отсутствие карбидов хрома — важная часть замысла A-421. Похожий принцип объясняет интерес к CPM MagnaCut, хотя это другая сталь с другим составом и способом производства.
Полной таблицы химического состава A-421 в рассмотренных открытых материалах Carpenter нет. Известная роль титана и углерода позволяет объяснить концепцию, но не восстановить точные проценты элементов. Состав A-21 из официального каталога нельзя автоматически переносить на A-421: родство марок не делает их взаимозаменяемыми.
Производство: без порошка, но с вакуумным переплавом
A-421 относится к деформируемым сталям. Carpenter указывает три варианта выплавки: стандартный VAR — вакуумно-дуговой переплав; премиальный VIM-VAR — вакуумная индукционная плавка с последующим вакуумно-дуговым переплавом; выплавка на воздухе доступна по запросу. Плавку, ковку, прокатку, финишную обработку и испытания выполняют в США.
Отсутствие порошкового передела не означает отсутствия контроля металлургического качества. В своём обзоре ножевых сплавов Carpenter отдельно рассматривает чистоту металла, нежелательные включения и вакуумную плавку. Это характеристики производственного процесса, которые не видны в одной цифре HRC, но имеют значение для обработки и качества изделия.
Для A-421 заявлена возможность чистовой вырубки — получения контура заготовки из листа штампом. Это может быть полезно фабрике, выпускающей много одинаковых клинков. Небольшая мастерская, у которой такого оборудования нет, оценит материал иначе: по доступным размерам полосы, удобству раскроя, шлифованию и повторяемости термообработки.
Экономический замысел марки также связан с ограничением дорогих легирующих элементов — об этом разработчик говорит в докладе ASM. Но стоимость сплава и цена готового ножа — разные величины. К материалу добавляются раскрой, механическая обработка, термообработка, рукоять, сборка и контроль качества. Поэтому обещать дешёвые ножи только на основании технологии выплавки было бы преждевременно.
От отожжённого листа до готовой кромки
В ножевой презентации приведена последовательность изготовления клинка. Лист поставляют после отжига, с твёрдостью не выше 302 HB; далее получают контур лазером, гидроабразивной резкой, вырубкой или электроэрозией, формируют спуски, выполняют упрочняющую термообработку, затачивают и завершают отделку. Для заточки отдельно указано требование минимального нагрева.
302 HB описывает состояние поставки, удобное для изготовления заготовки. Около 62 HRC — ориентир из той же презентации для упрочнённой ножевой стали. Это разные состояния материала и разные шкалы измерения, а не два противоречащих друг другу показателя.
В аннотации доклада ASM для A-421 приведены и другие возможности: высокая твёрдость до 65 HRC либо сочетание прочности при растяжении 322 ksi — примерно 2220 МПа — и относительного удлинения 11%. Речь идёт об альтернативных результатах обработки; источник не утверждает, что все эти значения получены одновременно. Для ножа ориентироваться следует на режим и свойства конкретного клинка, а не на максимальную цифру из общего описания сплава.
Carpenter отмечает, что A-421 допускает термообработку, сходную с традиционными нержавеющими сталями. При этом открытые материалы, рассмотренные для статьи, не дают полной рабочей инструкции с температурами, выдержками и охлаждением. Для изготовления клинков такую инструкцию нужно получать именно для A-421 и состояния выбранной заготовки.
Что показало коррозионное испытание
Наиболее наглядные опубликованные результаты — образцы после 200 часов соляного тумана ASTM B117: 35 °C, 100% влажности, 5%-й раствор NaCl. A-421 испытывали при 62 HRC, BG-42 — при 61 HRC, 440C и CPM S90V — при 58 HRC.
440C · 58 HRC
BG-42 · 61 HRC

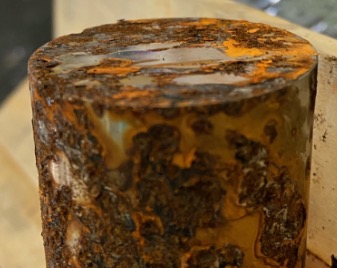

CPM S90V · 58 HRC

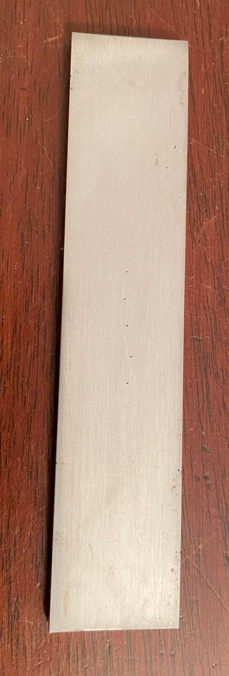

A-421 · 62 HRC
На снимках поверхность A-421 заметно чище остальных образцов. Это подтверждает интерес к её коррозионной стойкости в условиях данного опыта. При сравнении нужно учитывать различия твёрдости, размеров и формы образцов: фотографии не содержат полного протокола подготовки поверхности и оценки повреждений.
Соляной туман позволяет создать одинаковую агрессивную среду для лабораторного сравнения. ASTM B117 при этом прямо ограничивает перенос таких результатов на естественные условия эксплуатации. Из 200 часов нельзя получить срок службы ножа у моря или на кухне; стойкость к сколам и износу кромки этот опыт также не измеряет.
Удержание заточки и сравнение с MagnaCut
Carpenter сообщает о высоких результатах CATRA и упоминает показатели ICP и TCC. Они описывают разные стороны реза: ICP — начальную режущую способность, TCC — суммарный результат за цикл испытания. Стенд многократно проводит кромкой по специальному материалу с абразивом и измеряет глубину реза. Получается оценка работы конкретной кромки в заданных условиях.
В презентации A-421 нет чисел ICP и TCC, графика износа или подробных условий сравнительного теста. Поэтому качественное заявление производителя пока не позволяет поставить марку на определённое место в рейтинге CATRA. Для этого нужны результаты с указанием твёрдости, угла заточки и сопоставимой методики.
Сравнение с MagnaCut интересно из-за общей задачи: совместить коррозионную стойкость с полезными для кромки свойствами структуры. Но отсутствие карбидов хрома у двух сталей ещё не делает их одинаковыми. Различаться могут количество и тип других карбидов, твёрдость после обработки, вязкость и поведение при заточке. MagnaCut отсутствует и в показанном Carpenter опыте с соляным туманом.
Таким образом, данных уже достаточно, чтобы объяснить инженерный интерес к A-421. Для заявления о превосходстве над MagnaCut нужны прямые испытания; ожидания лёгкой заточки и высокой стойкости тонкой кромки также стоит проверять на готовых ножах.
Чем интересна A-421
Главная особенность A-421 — сочетание высокой твёрдости и коррозионной стойкости с однородной структурой. Carpenter указывает около 62 HRC, мелкие равномерно распределённые карбиды титана и отсутствие карбидов хрома. Результат 200-часового испытания в соляном тумане наглядно показывает коррозионную стойкость образца в этих условиях.
Для ножевой стали это привлекательное сочетание: твёрдость важна для устойчивости кромки к деформации, а коррозионная стойкость — для сохранности поверхности во влажной среде. Производитель также заявляет высокое удержание заточки. Его соотношение с вязкостью и удобством заточки предстоит точнее оценить по испытаниям готовых клинков.
