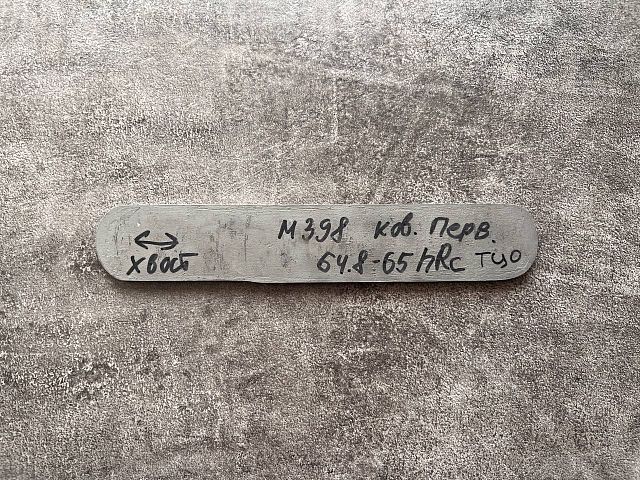

Сталь M398 от Böhler

Böhler M398 Microclean — порошковая нержавеющая сталь, созданная с явным приоритетом абразивной износостойкости. В ножевом применении она даёт очень длительный контролируемый рез, но требует осознанного компромисса: низкой ударной вязкости, сложного изготовления и трудоёмкого обслуживания. Считать её просто улучшенной во всём M390 неправильно.

В типичном составе M398 около 2,7 % углерода, 20 % хрома, 7,2 % ванадия, 1 % молибдена и 0,7 % вольфрама. Производитель указывает большой объём первичных карбидов. Эта карбидная насыщенность медленно истирается при резе, но одновременно затрудняет получение тонкой стабильной кромки и чистого ручного финиша.

По удержанию режущей кромки M398 находится выше M390 и S90V и относится к верхней группе нержавеющих ножевых сталей. Её сильная сторона раскрывается при продолжительной работе по картону, канату, волокнистым и другим абразивным материалам. Для редких бытовых резов такой запас ресурса часто не окупает сложность изготовления и переточки.

Главное ограничение M398 — очень низкая ударная вязкость. Кромка не любит скручивания, выламывания, попадания в твёрдые включения и грубых боковых нагрузок. Сталь требует геометрии под контролируемый рез; попытка сделать из неё тонкий универсальный клинок для любой работы повышает риск сколов и не использует материал по назначению.

Коррозионная стойкость M398 остаётся высокой и близкой к практичному уровню M390, но зависит от термообработки и состояния поверхности. После соли, кислот и длительной сырости клинок всё равно следует очищать и сушить. Нержавеющая матрица упрощает уход, но не компенсирует механическую хрупкость кромки.

Раздел «Термообработка по даташиту» сохраняет опубликованные Böhler схемы и диапазоны. Это техническая база производителя, а не готовая ножевая рекомендация. Для конкретного клинка режим выбирается с учётом печи, сечения, обработки холодом, геометрии и требуемого баланса между твёрдостью, коррозионной стойкостью и остаточным аустенитом.

В мастерской M398 требует производительной керамики и большого расхода времени. Ленты по мере притупления быстро теряют эффективность на насыщенной карбидами стали; мягкие обычные абразивы не дают предсказуемого съёма. Для заточки и доводки нужны алмаз или CBN. Продольный финиш, удаление глубокой риски и исправление геометрии заметно труднее, чем у M390.
